ELL外贴式液位计在危险罐区的应用
自2014年安监局116号文发布以来，安全仪表系统，重大危险源系统改造迫在眉睫。安全仪表系统 (Safety instrumentation System) 简称 SIS；又称为安全联锁系统（Safety interlocking System）。主要为工厂控制系统中报警和联锁部分。它具有保证生产的正常运转、事故安全联锁的功能，是现代化工企业不可缺少的配套系统。选用一款有SIL认证的仪表很重要。
定华电子外测液位仪表在2017年取得SIL3认证证书，成功助力上千家用户打通安全仪表改造升级。为何那么多的厂家要选用定华电子的外测液位仪表呢？今天就来揭秘：

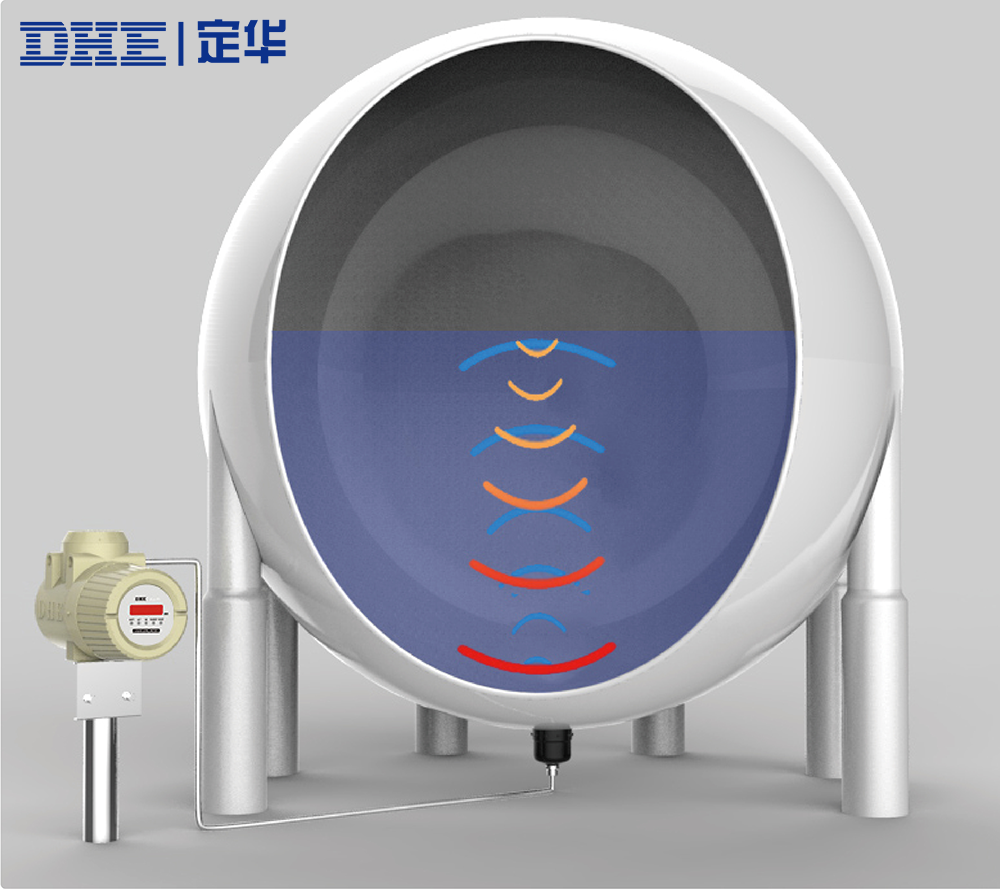

声纳测距原理是 ELL 外测液位计外测液位的基础。它是由吸附于储罐底部的液位测量头发射某种频率的声波，穿透罐壁在罐内液体介质内传播，到达液面反射形成回波，回波信号到达罐底，穿透罐壁，再由液位测量头接收返回的声纳信号，传回主机，主机根据公式距离（D）= 速度（S）× 时间（T）计算，得出液位。其中：距离（D）：要得到的液位高度。速度（S）：声波在液体介质内的传播速度，不同的介质内声波的传播速度不同。时间（T）：声波在液体中形成回波的时间。
“微振动分析”技术是ELL 外测液位计稳定、可靠运行的保证。
从 ELL 外测液位计的基本工作原理上不难看出，如何准确计算出容器内液位高度，得到准确的时间变量（T）很关键。由于一些储罐工况复杂，拥有“微振动分析”技术的 ELL 外测液位计会自动判断正确的液位信号，并始终跟踪该信号显示准确的液位。除此之外，它特有的学习特性可识别和拒绝容器壁余震，多重回波，虚假回波等干扰。复杂的回波识别算法，确保了液面总能得到有效的跟踪和监测。
自动校准技术是 ELL外测液位计精确测量的保证。当同一种液体介质的温度变化较大，液体成分、密度变化较大时，会对液体内声波的传播速度产生较大影响，由此会带来测量误差，可以通过在容器内安装 1 个校准器，在容器壁外用一个校准测量头测量校准器内液柱的标准长度（标准长度是 1m），来确保仪表的测量精度。仪表会自动选用修正后的声波传播速度进行计算。校准器内液柱长度是标准的 1m，校准器这时就相当于一把标尺，校准测量头不断把通过标尺得到的结果送给 CPU，CPU 会根据该结果计算出液面的准确高度，这样得出的液面高度就是不受液体温度和成分变化影响的精确高度。自动校准原理实际上就是在容器上找出一段已知长度作为标尺，对外测液位计进行自我校准，来保证在任何工况下都能高精度测量液位。如果容器内无条件加装校准器，可以将容器已知的确切直径作为标尺来实现自动校准。
ELL 外测式液位计的优势
ELL 外测液位计采用“完全隔离式”的测量方式，拥有自主专利的“微振动分析技术”和“自动校准技术”极大的保证了测量精度和稳定、可靠性。ELL 外测液位计测量时完全不接触容器内的介质，安装在容器外部底壁和侧壁通过传感器采集罐内的液体介质的声纳回波信号，通过对声纳回波信号变化的分析、判断，利用专有算法可以实时的计算出容器内液位高度。同时专利的校准算法可在长时间内保证仪表很高的测量精度。仪表安装、维修、维护时简便快速，使用时安全可靠，不清罐、不动火、不影响正常生产；不使用任何阀门、法兰，不增加漏点，非常安全。仪表防爆、防护等级高，即使在仪表损坏或维修状态下，也无引起泄漏、毒害、爆炸的可能。ELL 外测液位计无可运动部件，永不磨损，维护量极小。
ELL 外测液位计的特点
1) 可靠性能的创新设计：自动校准外测液位计不断地自动校准，永远保持最高的测量精度。
2) 苛刻的工况：超高压容器、高纯度介质，ELL 系列功能不受温度、压力的影响在具有挑战性的情况下可进行可靠测量。非接触式液位计对于腐蚀性产品非常理想，例如：腐蚀物、强酸、强碱和其他化学品。
3) 对于开放的贮槽和大气压力罐，外测液位计可以可靠地液位测量。其不受复杂表面状况影响，能提供稳定的数据。
4) 简化维护：ELL 系仪表实现在线维护，不影响生产。
5) 简化安装节省安装费用：ELL 系列液位计与控制室的通信，可通过在多数现有电缆布线使用 Modbus, 这意味着无需昂贵的电缆导管。可在线安装每台液位计，不需要停产、清罐，不在容器上开孔。
6) 环保：不开孔、不用法兰，减少泄漏点。
ELL 外测液位计的实际应用效果
仪表维护工作量下降，使用了 ELL 外测液位计，维护简单、操作容易，仪表维护量上大大下降。
